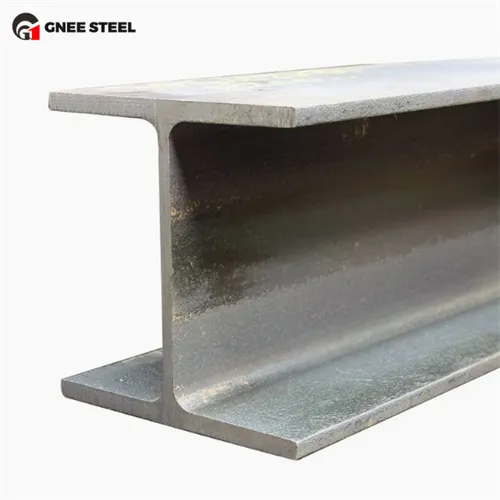

W10x88 W10x100 W10x112 A36/A572GR50/A992 Léamh Flange Leathan
Is sonraíochtaí difriúla iad W10x88, W10x100 agus W10x112 de chaighdeán H-bíoma Mheiriceá (flange leathan H-bíoma). Tá méideanna agus meáchain éagsúla acu in aghaidh an chos, atá oiriúnach do riachtanais éagsúla innealtóireachta.
Sonraíochtaí Bíoma Cruach W10x88 H-alt
Doimhneacht (d): thart ar 10.99 orlach (279 mm)
Leithead (leithead flange, bf): thart ar 10.1 orlach (256.5 mm)
Tiús Gréasáin (TW): thart ar 0. 68 orlach (17.3 mm)
Tiús Flange (TF): thart ar 1.035 orlach (26.3 mm)
Meáchan in aghaidh an chos: 88 punt/chos (thart ar 130.7 kg/m)
Sonraíochtaí próifíle cruach W10x100 h na dtoisí
Airde: Thart ar 11.13 orlach (283 mm)
Leithead: thart ar 10.1 orlach (256.5 mm)
Tiús Gréasáin: thart ar 0. 72 orlach (18.3 mm)
Tiús flange: thart ar 1.13 orlach (28.7 mm)
Meáchan in aghaidh an chos: 100 lb/troigh (thart ar 148.8 kg/m)
Sonraíochtaí Bíoma Cruach Struchtúrach W10x112
Airde: Thart ar 11.27 orlach (286 mm)
Leithead: thart ar 10.23 orlach (260 mm)
Tiús Gréasáin: thart ar 0. 775 orlach (19.7 mm)
Tiús flange: thart ar 1.22 orlach (31 mm)
Meáchan in aghaidh an chos: 112 lb/troigh (thart ar 166.6 kg/m)
Comparáid ábhair
A36 H Cruach próifíle: cruach struchtúrach bhunúsach charbóin le neart toraidh de 36, 000 psi.
A572 GR50 H Próifíl Cruach: Cruach struchtúrach íseal-chóimhiotail ard-neart le neart táirgeachta 50, 000 psi.
A992 H Próifíl bíoma: Cruach struchtúrach íseal-chóimhiotail ard-láidre le haghaidh droichid agus foirgneamh nua-aimseartha, le neart táirgeachta de ghnáth idir 50, {000 agus 65, 000 psi.
Cásanna Iarratais ar Rannóg H Beam
W10x88: Oiriúnach d'iarratais le hualaí meánacha go trom, amhail plandaí tionsclaíocha troma, príomh-chomhpháirteanna ualaigh d'fhoirgnimh il-scéal, etc.
W10x100: Oiriúnach do ócáidí a bhfuil riachtanais níos airde acu maidir le hacmhainn agus déine ualach, mar shampla áiseanna móra tionsclaíocha, croí-thacaíochtaí foirgneamh ard-ardú, etc.
W10x112: Go háirithe oiriúnach do choinníollacha ualaigh an-mhór nó do struchtúir fhada, mar shampla stórais mhóra, giomnáisiam, ionaid taispeántais, agus tionscadail eile a dteastaíonn neart agus cobhsaíocht mhór uathu.
