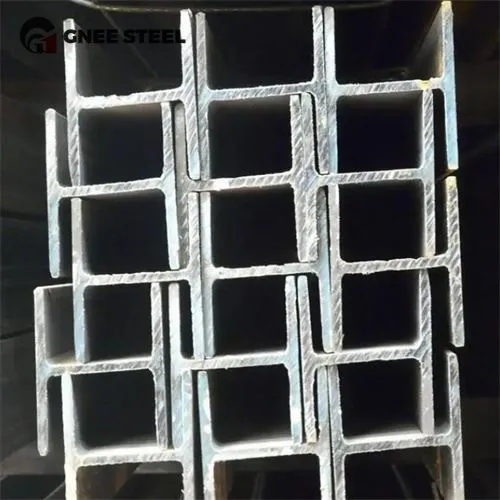

Struchtúr cruach W18X76 Flange Leathan W18x71 W18X76
W18x71 Cruach H Beam
Doimhneacht (d): 18.5 i (thart ar 470 mm)
Leithead flange (BF): 7.64 i (thart ar 194 mm)
Tiús flange (f): 0. 810 i (thart ar 20.6 mm)
Tiús Gréasáin (TW): 0. 495 i (thart ar 12.6 mm)
Limistéar trasghearrthach (a): 20.9 méadar cearnach (thart ar 134.8 cm cearnach)
Meáchan: 71 lb/troigh (thart ar 105.7 kg/m)
W18X76 H BEAM
Doimhneacht (d): 18.2 i (thart ar 462 mm)
Leithead flange (bf): 11. 0 i (thart ar 279 mm)
Tiús flange (f): 0. 680 i (thart ar 17.3 mm)
Tiús Gréasáin (TW): 0. 425 i (thart ar 10.8 mm)
Limistéar trasghearrthach (a): 22.3 in2 (thart ar 143.9 cm2)
Meáchan: 76 lb/ft2 (thart ar 113.1 kg/m2)
Tá leithead flange an W18x76 i bhfad níos leithne ná an W18x71 (11. 0 isteach vs. 7.64 isteach), rud a chiallaíonn go bhfuil cobhsaíocht cliathánach níos mó aige.
Tá flanges agus flanda níos tibhe ag an W18x71, agus tá rannóg níos fusa ag an W18x76 agus tá sé beagán níos troime.
Cruach H Colún Airíonna Meicniúla
Braitheann airíonna meicniúla W18X71 agus W18X76 cruach H-chruthach H ar ábhar na cruach a úsáidtear. Paraiméadair tipiciúla do ASTM A992 (cruach íseal-chóimhiotail ard-neart) mar shampla.
Neart Toradh (FY): 50 KSI (thart ar 345 MPa)
Neart teanntachta (FU): 65 KSI (thart ar 448 MPa)
Modulus of Elasticity (E): 29, 000 KSI (thart ar 200 GPa)
Airíonna rannóige (nóiméad na táimhe agus modulus)
W18X71 H CRUACH CRUACH:
Nóiméad na táimhe ix (faoi ais láidir): 1330 in⁴ (thart ar 553, 000 cm⁴)
Nóiméad na táimhe iy (faoi ais lag): 88.9 in⁴ (thart ar 37, 000 cm⁴)
Roinn Modulus SX: 144 In³ (thart ar 2360 cm³)
Modulus Plaisteach Zx: 163 In³ (thart ar 2670 cm³)
Struchtúr Bíoma W18x76 H:
Nóiméad na táimhe ix: 1330 in⁴ (thart ar 553, 000 cm⁴)
Nóiméad na táimhe iy: 209 in⁴ (thart ar 87, 000 cm⁴)
Roinn Modulus SX: 146 in³ (thart ar 2390 cm³)
Modulus Plaisteach Zx: 166 in³ (thart ar 2720 cm³)
Anailís: Tá an IY (nóiméad lag na táimhe) de W18x76 i bhfad níos airde ná an W18x71, ag léiriú go bhfuil friotaíocht níos láidre aige in aghaidh lúbthachta cliathánach agus go bhfuil sé oiriúnach do chásanna a dteastaíonn tacaíocht níos mó uathu.
Gnéithe agus Buntáistí Ábhar H Beam
Cóimheas ard-neart-le-meáchain: Tá dearadh trasghearrtha H-bíoma optamaithe, a bhfuil neart agus cumas ualach níos airde aige ná gnáth-bhíoma.
Tógáil áisiúil: Tá an flange leathan agus cothrom áisiúil le haghaidh táthú agus bolting, a fheabhsaíonn éifeachtúlacht tógála.
Eacnamaíoch: Faoin mbonn a bhaineann leis na riachtanais dearaidh a chomhlíonadh, tá an dáileadh meáchain réasúnta agus sábháltar an costas ábhartha.
Marthanacht: Ag baint úsáide as ASTM Standard Steel, tá friotaíocht creimthe den scoth agus feidhmíocht tuirse ann (ar féidir é a fheabhsú tuilleadh trí ghalbhánú nó sciath).
